3Д друк виставкового макета двигуна 6ТД
Деталізований макет призначений для демонстрації на виставках і презентаціях. За рахунок зниження ваги і транспортувальних габаритів відносно оригінального виробу, макет дозволив істотно скоротити транспортні і експозиційні витрати. Значна економія коштів, дала можливість, клієнтові замовити виготовлення макетів для всієї лінійки двигунів.
Віртуальна 3Д модель для виробництва макета, була спроектована в САПР на основі фотографій вироба.
Виготовлення макета здійснювалася з застосуванням декількох видів 3Д друку, 2х і 3х осьовий фрезерування на ЧПУ верстатах, лазерного різання.
Вся серія макетів багаторазово демонструвалася на українських та найбільших зарубіжних виставках.
Масштаб: 1: 3
Матеріали: акрил, полістирол, мідь, композит, ПВХ, ДВП, метал.
Для виробництва використовувалася: 3D друк, 2D і 3D фрезерування, лазерна різка.
Термін виготовлення: 45 днів
Укомплектований транспортировочной тарою з фанери

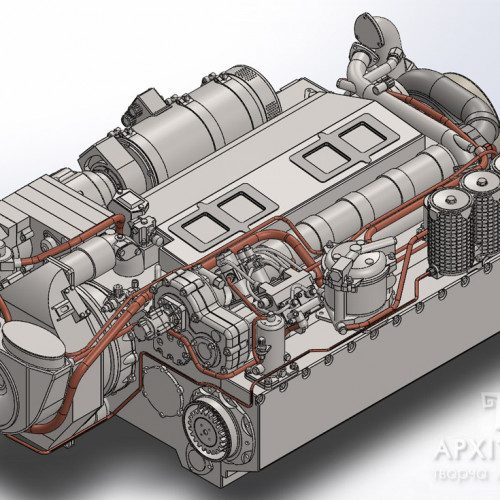

3Д модель для виготовлення макета двигуна
Візуалізація макета для узгодження з замовником

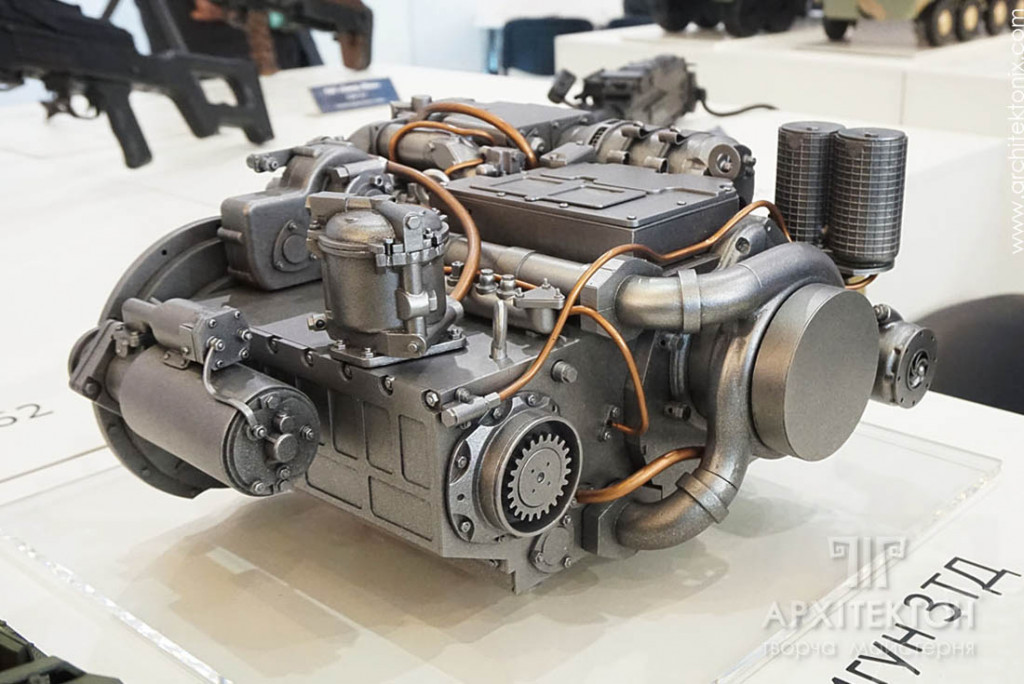

Готовий макет двигуна 6ТД на підставці з акрилу
3Д друк для виготовлення макетів двигунів. Приклади демонстрації військового і спеціального устаткування на міжнародних виставках
Макети двигунів на виставці IDEF. Стамбул, Туреччина
Фото надано НВО “Практика” www.practika.ua
Макети двигунів на виставці MSPO. Кельце, Польща
Фото з сайту Укроборонпром ukroboronprom.com.ua
Макети двигуна 6ТД на виставці SITDEF. Перу, Ліма.
Фото з сайту Укрінмаш www.ukrinmash.com
Серія макетів двигунів:
Двигун 6ТД – двотактний багатопаливний дизель з прямоточною продувкою і горизонтально розташованими циліндрами з зустрічно-рухомими поршнями. Потужність 1000-1500 к.с. Встановлюються на танки Т-80УД, «Оплот», БРЕМ
Двигун 3ТД – двотактний багатопаливний дизель з горизонтально розташованими циліндрами з зустрічно-рухомими поршнями. Потужність 280-600 к.с. Встановлюються на БТР-70, БТР-80, БМП-2, БТР-50, БТР-4
Танковий енергоагрегат ЕА-10 (допоміжний генератор) – служить для незалежного забезпечення електроживлення обладнання танка.
